Secciones abatidas


En la sección abatida se representa ésta exactamente en el mismo sitio donde se produce, para ello se gira 90° el plano que contiene a la sección. El plano de corte debe coincidir con el eje de la sección. la sección se representa mediante una línea fina y continua, haciendo prevalecer toda línea de la pieza sobre la que se aplica la sección. A veces es necesario representar un detalle parcial de la sección, bien porque no hay espacio suficiente o bien porque la sección completa interferiría con el resto del dibujo de la piezacomo causando mayor confusión que definición en el objeto.

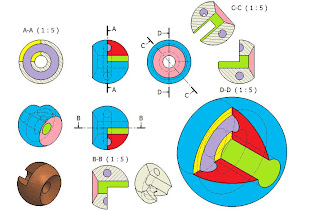

A continuación mostramos varios cortes de piezas en los que no se ha utilizado la sección abatida debido a la cantidad de detalles que interferirían en el dibujo o vista original, produciendo una difícil interpretación de la pieza, de ahí que la sección abatida sólo se utilice en casos excepcionales.
